您當前所在的位置： 主頁 »使用案例

使用案例

德國borkey橫向導輥

德國borkey橫向導輥

品　　牌：德國borkey

型　　號：德國borkey橫向導輥

規　　格：德國borkey橫向導輥

公司名稱：德國borkey

保質周期：12個月

價　　格： ￥電議 /臺

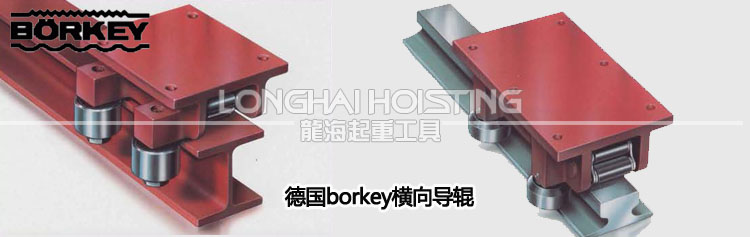

  • ??? 德國borkey橫向導輥（FR導輥）為載重滾輪小車配件，與小車組合使用實現長距離搬運。可在合適的軌道上使用，如起重機軌道或鋼梁。德國borkey橫向導輥兩種形式如圖：

    德國borkey橫向導輥產品?

    （一）德國borkey橫向導輥特點：

    1、堅固耐用，幾乎免維護；焊接結構，能夠保持一個限定方向。

    2、與之配合的載重滾輪小車要求：為硬化中心板的載重滾輪小車（-H類型）

    3、可根據要求定制，導輥的位置可定制如下圖

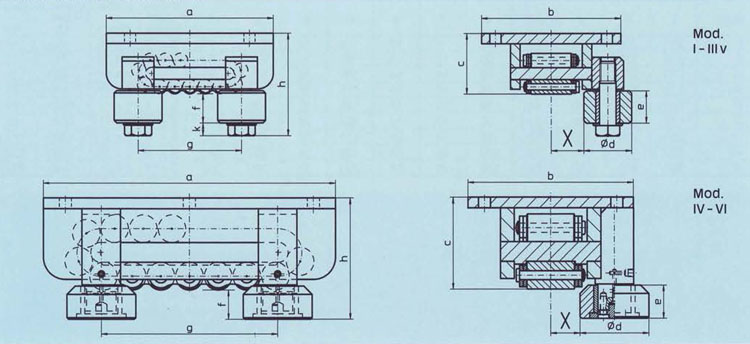

    （二）德國borkey橫向導輥尺寸圖：


    德國borkey橫向導輥尺寸圖



    （三）德國borkey橫向導輥參數：


    （如：A-H-FR-、AS-H-FR-、AM-H-FR-）

    Mod. a b c ??d e f g h k X小 X大 每個導輪容許的徑向力
    T
    I 210 175 76 60 40 36 130 128 16 35 80 1
    II 220 190 87 60 40 32 140 135 16 42 90 1
    III 270 210 104 60 40 32 180 152 16 50 110 1
    IIIV 320 220 115 60 40 32 230 163 16 55 115 1
    IV 380 270 145 125 60 50 160 195 — 45 150 10
    V 530 300 165 125 60 50 280 215 — 50 160 10
    VV 500 350 190 170 60 50 340 240 — 50 170 15
    VI 900 380 200 170 60 50 550 250 — 50 170 15

    ?

    （四）德國borkey橫向導輥使用提示：

    1、選擇合適的滾輪小車

    2、選擇合適的導輥布置

    3、取決于軌道或者“X”尺寸，“X”尺寸指的是導輥的內邊緣與滾輪小車中心的距離

    4、如果梁或軌道的平行度是不確定的，只是把導輥放在一側邊緣，然后用4個導輥在每個滾輪小車（FR-E）上；如果平行度有保障的話，每個滾輪小車（FR-C）使用2個導輥就足夠了，兩個軌道都受力。
    ?

    （五）德國borkey橫向導輥數量及布置：

    德國borkey橫向導輥位置

    德國borkey橫向導輥布局圖?

    型號 I II III IIIV IV V VL VV VI
    ?d 14 14 18 18 22 22 26 26 33
    k 140 155 175 180 220 240 250 280 300
    l 150 150 190 240 280 410 500 480 720

    ?

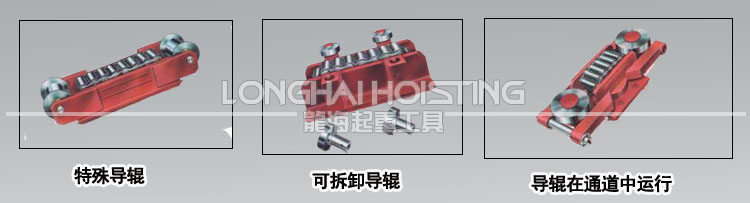

    （六）德國borkey導輥特殊定制：

    以下為德國borkey公司為客戶量身定做的特殊型號的導輥：一是特殊導輥；二是可拆卸導輥；三是導輥在通道中運行：

    德國borkey橫向導輥定制
